Fixarea de cadre SXR cu cap înecat

Eficiența cu element de expansiune scurt

Fixarea de cadru fischer SXR este un diblu realizat din nylon de înaltă calitate. Datorită geometriei speciale a diblului, SXR poate fi folosit atât în materiale de construcții solide, cât și în cele cu goluri. Datorită adâncimii mici de ancorare de doar 50 mm, fixarea de cadru poate funcționa deosebit de eficient din punct de vedere al costului. Gaura forată mică economisește timp și reduce uzura burghiului. SXR este disponibil cu diametrele de 8 mm și 10 mm, cu lungimea de fixare de până la 260 mm, cu șuruburi cu cap înecat realizate din oțel zincat, oțel galvanizat la cald și oțel inoxidabil. Agrementul Tehnic European oferă siguranță sporită. SXR cu șurub cu cap înecat este recomandat în special pentru fixarea construcțiilor din lemn.

Pentru toate variantele

Descriere produs

Advantages

  • Modul special de funcționare permite utilizarea atât la materialele de construcții solide cât și la cele cu goluri cu o adâncime de ancorare de doar 50 mm, asigurând o fixare economică.

  • Omologarea ATE acoperă utilizarea într-o gamă largă de materiale de construcții solide și cu goluri, garantând o fixare sigură.

  • Combinația specială între diblu și șurub asigură cea mai bună manevrare posibilă. Diblul are o prindere vizibilă, asigurând montare mai convenabilă.

  • Gamă extinsă cu diametre de 6, 8 și 10 mm, lungime utilă până la 210 mm.

Variante disponibile produs

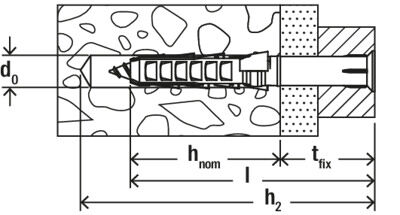

Variantă
Aprobare
Diametru găurire

d0

Adâncimea min. a găurii pentru fixare prin strapungere

h2

Lungimea ancorei

l

SXR 6 x 50 Z K
Art. nr. 503416

—

6

60

50

SXR 6 x 50 Z K NV
Art. nr. 503417

—

6

60

50

SXR 6 x 60 Z
Art. nr. 503233

—

6

70

60

SXR 6 x 60 Z K
Art. nr. 094363

—

6

70

60

SXR 6 x 60 Z K NV
Art. nr. 094640

—

6

70

60

SXR 8 x 60 Z K NV
Art. nr. 094641

—

8

70

60

SXR 8 x 80 Z K NV
Art. nr. 094642

—

8

90

80

SXR 8 x 100 Z K NV
Art. nr. 503413

—

8

110

100

SXR 8 x 120 Z K NV
Art. nr. 503415

—

8

130

120

SXR 8 x 60 T
Art. nr. 502999

8

70

60

SXR 8 x 80 T
Art. nr. 503000

8

90

80

SXR 8 x 100 T
Art. nr. 503001

8

110

100

SXR 8 x 100 T E
Art. nr. 531666

8

110

100

SXR 8 x 120 T
Art. nr. 503002

8

130

120

SXR 10 x 80 T
Art. nr. 046263

10

90

80

SXR 10 x 100 T K NV
Art. nr. 503780

10

110

100

SXR 10 x 100 T
Art. nr. 046264

10

110

100

SXR 10 x 100 T E
Art. nr. 041492

10

110

100

Legendă = Autorizație disponibilă — = Autorizație indisponibilă
0

Aplicație și autorizație

Aplicații
  • Structuri suport pentru fațadă, tavan și acoperiș realizate din lemn și metal
  • Ferestre
  • Porți și uși
  • Garderobe
  • Dulapuri suspendate de bucătărie
  • Lemn ecarisat
  • Grinzi
  • Console pentru televizoare
  • Îmbrăcare perete
  • Console din metal
  • Suporturi din metal
  • Tuburi de cablu
  • Canale de cablu
Materiale de construcţii
Omologat pentru:
  • Beton ≥ C12/15
  • Cărămidă perforată vertical
  • Blocuri cu goluri realizate din beton ușor
  • Cărămidă perforată din nisip calcaros
  • Cărămidă plină din nisip calcaros
  • BCA
  • Cărămidă plină din beton ușor și beton normal
  • Cărămidă plină
  • Blocuri pentru izolație termică.
Recomandat de asemenea pentru:
  • Piatră naturală cu structură densă
  • Placă solidă din gips
* Veți găsi informații detaliate despre materialele de construcții în documentul de înregistrare.

Autorizație

  • ETA-07/0121
  • DoP No. 0048
  • DoP No. 0092
  • DoP: 0152
Pentru detalii vezi documentele corespunzătoare

Instrucțiuni de asamblare

Functioning

  • SXR este recomandat pentru instalarea prin străpungere.

  • SXR se expandează în materialele de construcții solide.

  • În materialele de construcții cu goluri sarcina este transferată în zona de filet a cărămizii.

  • La cărămizile perforate vertical, utilizați numai găurire rotativă (fără percuție).

  • Șuruburile cu cap înecat sunt recomandate pentru fixarea construcțiilor din lemn. În cazul construcțiilor din metal recomandăm diblurile cu manșon cu guler lat și șuruburile hexagonale cu șaibă turnată.
