Manşonul din oţel de arcuri uşor de utilizat pentru fixări uşoare în materiale de construcţii pline

Manşon cui FNH

Manșonul de cui fischer FNH este un arc cu manșon ușor de instalat realizat din oțel pentru arcuri cu un înveliș rezistent la coroziune. Manșonul de cui este bătut utilizând procesul de instalare prin străpungere. Întreaga lui lungime se expandează în gaura forată. Procesul de instalare simplu nu necesită dibluri sau șuruburi. Acesta permite fixarea eficientă în raport cu costul a structurilor suport de greutate mică din lemn și metal, precum și a profilelor metalice în materiale de construcții pline în interior și - temporar - în exterior.

Produktvarianten

Descărcarea datelor de imagine

Produktvarianten

12 Produktvarianten

Diametru găurire

Adâncime de ancorare efectivă

Lungimea ancorei

Grosime max. element de fixat

Adâncimea min. a găurii pentru fixare prin strapungere

Cantitate

Gesehen 12 von 12 Variante(n)

Avantaje

Nu sunt necesare dibluri sau şuruburi pentru manşonul cui. Aceasta garantează o instalare simplă şi uşoară.
Conformaţia manşonului cui facilitează introducerea acestuia în orificiului forat. Economisiţi astfel timp şi bani.

Aplicații

Lemn ecarisat
Sub-structurei din lemn si metal
Profile din metal

Materiale de construcții

Beton
Cărămidă plină din nisip calcaros
Piatră naturală cu structură densă
Cărămidă plină

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Funcționalitate

Manşonul cui FNH este indicat la instalarea prin străpungere.
Manşonul cui este bătut în interior şi se dilată pe întreaga sa lungime în orificiu.
FNH este indicat pentru aplicaţii interioare şi fixări exterioare temporare.

Installation FNH

1 / 4

1
2
3
4

Load Table

pdf,

Nail sleeve FNH - Recommended loads of a single anchor as part of a multiple fixing of non-structural systems.

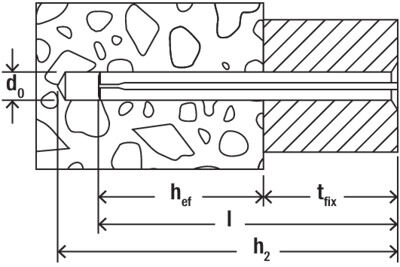

Diametru găurire ( d₀ )	5
Adâncime de ancorare efectivă ( h_ef )	20
Lungimea ancorei ( l )	50
Grosime max. element de fixat ( t _fix )	30
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	60
Cantitate	100
GTIN (EAN-Code)	4048962293241

Diametru găurire ( d₀ )	6
Adâncime de ancorare efectivă ( h_ef )	30
Lungimea ancorei ( l )	30
Grosime max. element de fixat	—
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	40
Cantitate	100
GTIN (EAN-Code)	4048962293258

Diametru găurire ( d₀ )	6
Adâncime de ancorare efectivă ( h_ef )	30
Lungimea ancorei ( l )	40
Grosime max. element de fixat ( t _fix )	10
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	50
Cantitate	100
GTIN (EAN-Code)	4048962293265

Diametru găurire ( d₀ )	6
Adâncime de ancorare efectivă ( h_ef )	30
Lungimea ancorei ( l )	50
Grosime max. element de fixat ( t _fix )	20
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	60
Cantitate	100
GTIN (EAN-Code)	4048962293272

Diametru găurire ( d₀ )	6
Adâncime de ancorare efectivă ( h_ef )	30
Lungimea ancorei ( l )	60
Grosime max. element de fixat ( t _fix )	30
Adâncimea min. a găurii pentru fixare prin strapungere ( h₂ )	70
Cantitate	100
GTIN (EAN-Code)	4048962293289
