Soluție reparare legătură pereți multistrat VBS-M

Reparaţie rapidă a faţadei pentru ziduri multistrat

Îmbinarea corectoare de pereți fischer VBS-M este recomandat pentru renovarea zidăriei în două straturi. Este utilizat în primul rând pentru aplicarea ulterioară a izolației termice sau pentru asigura fațada suspendată, ventilată dorsal. Datorită celor două zone de expansiune ale diblului, soluția eficientă din punct de vedere al costului permite conectarea zidăriei de fațadă și a stratului exterior. Adâncimea mică de ancorare de doar 50 mm permite de asemenea o instalare rapidă și eficientă din punct de vedere al costului și în piatră și paturi de rost. Marginea îngustă și vârful subțire al diblului permit instalarea la nivel cu suprafața sau o instalare mai adâncă fără proiecții supărătoare. Gaura forată poate fi injectată ulterior ca să nu mai fie vizibil.

Descriere produs

Advantages

Sistemul de fixare aprobat în piatră şi în îmbinări în zidăria de faţadă de la cel puţin 50 mm asigură un nivel ridicat de flexibilitate şi siguranţă.
Se utilizează la îmbinări cu o adâncime redusă de ancoraj de doar 50 mm, permiţând o instalare rapidă şi economică.
Marginea mică şi capul şurubului ancorei permit o instalare la acelaşi nivel cu suprafaţa sau adâncită.
Gaura poate fi acoperită apoi astfel încât acesta să nu mai fie vizibil în faţadă.
Un inel colector de picături previne scurgerea condensului în stratul portant, împiedicând astfel îngheţul şi coroziunea.

Variante disponibile produs

Variantă

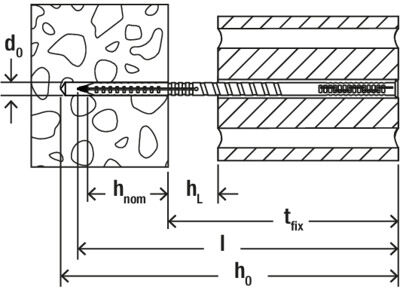

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața

Grosime placaj + cavitate

t_fix

Diametru găurire

d₀

Adâncimea găurii

h₀

Aplicație și autorizație

Aplicații

VBS-M este indicat în mod special pentru aplicatii în care sisteme compozite de izolatie termica (ETICS) sunt instalate peste reparatiile facute fatadei.
Reparația retroactivă a zidăriei de fațadă.

Materiale de construcţii

Zidarie de fatada cu sau fara strat de aer

* Veți găsi informații detaliate despre materialele de construcții în documentul de înregistrare.

Autorizație

Z-21.2-1956

Pentru detalii vezi documentele corespunzătoare

Instrucțiuni de asamblare

Functioning

Ancora pentru reparaţii VBS-M este fixată în stratul portant şi prin zidăria faţadei folosind procedura de străpungere.
În conformitate cu agrementul, nu este necesară curăţarea orificiului forat.
Cele două zone de dilataţie din stratul portant şi din zidăria de faţadă asigură o fixare eficientă.
Diblul nu se fixează în zidăria faţadei decât după ce capul se prinde de stratul portant. Acest lucru asigură siguranţa optimă a instalării.

Documente pentru descărcare

Avize

Titlu	Tip	Creat	Valabil până la
DIBt, National German Certification (PDF, 985 KB) National technical approval	Z-21.2-1956	22.04.2021	22.04.2026

Componente ale sistemului și categorii conexe

Componente de sisteme

Accesorii

Accesorii

Pistol cu aer comprimat pentru curățarea opțională a găurii forate pentru lucrări de renovare cu VBS 8

Mai multe informații

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața	20
Grosime placaj + cavitate t_fix	70
Diametru găurire d₀	8
Adâncimea găurii h₀	140
Lungimea ancorei l	120
Effect. anchoring depth h_nom	> 50
Cantitate	100
GTIN (EAN-Code)	4048962131642

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața	20
Grosime placaj + cavitate t_fix	135
Diametru găurire d₀	8
Adâncimea găurii h₀	205
Lungimea ancorei l	185
Effect. anchoring depth h_nom	> 50
Cantitate	100
GTIN (EAN-Code)	4048962131659

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața	40
Grosime placaj + cavitate t_fix	155
Diametru găurire d₀	8
Adâncimea găurii h₀	225
Lungimea ancorei l	205
Effect. anchoring depth h_nom	> 50
Cantitate	100
GTIN (EAN-Code)	4048962131666

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața	60
Grosime placaj + cavitate t_fix	175
Diametru găurire d₀	8
Adâncimea găurii h₀	245
Lungimea ancorei l	225
Effect. anchoring depth h_nom	> 50
Cantitate	100
GTIN (EAN-Code)	4048962131673

Distanța max. a placajului 115mm față de zidărie, montare la nivel cu suprafața	80
Grosime placaj + cavitate t_fix	195
Diametru găurire d₀	8
Adâncimea găurii h₀	265
Lungimea ancorei l	245
Effect. anchoring depth h_nom	> 50
Cantitate	100
GTIN (EAN-Code)	4048962131680
