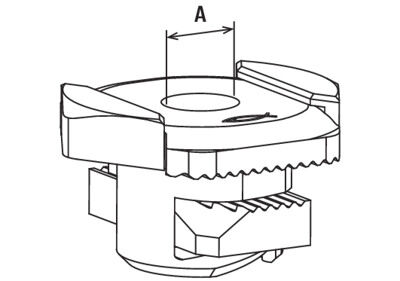

Piuliță glisantă pentru șine FSM Clix M

Conectarea clemelor de țevi și a șinelor de montaj

Piulița pentru șine fischer FSM Clix M conectează în mod sigur și rapid clemele pentru țevi în șinele de montaj FLS împreună cu o tijă filetată. Piulița pentru șine FSM Clix M este conectat în mod sigur printr-o rotație de 90°. fischer oferă FSM Clix M cu dimensiunile M6, M8 și M10. Clichetul special de contact de pe FSM Clix M asigură presiunea de contact necesară al elementului în șina FLS pentru a garanta ajustarea sigură în timpul asamblării. În plus, dinții pronunțați ale piuliței pentru șine permit poziționarea precisă și sigură în șinele de montaj FLS și ușurează procesul de instalare. Varianta galvanizată cu zinc este recomandată pentru instalare în clădiri. Certificatul privind protecția împotriva incendiilor asigură siguranță suplimentară în cazul piuliței pentru șine.

Descriere produs

Advantages
  • Suportul arcuit unic de pe FSM Clix M garantează presiunea de contact necesară între conector și șină pentru a favoriza reglarea sigură în timpul instalării.
  • Dinții de pe piulița glisantă favorizează o poziționare exactă și sigură în șina FLS și ușurează instalarea elementelor conectoare.
  • Elementul conector de tip ”clix” cu rotație de 90° pentru conectare poate fi instalat ulterior în șinele montate pentru a economisi timp și bani.
  • Elementul opritor special conceput de pe conectorul FSM Clix M garantează o rotație exactă de 90° a conectorilor în șină pentru a asigura o instalare sigură și precisă.
Caracteristici
  • Material piuliță pentru șină:oțel S420MC (material nr.: 1.0980) conform DIN EN 10149-2
  • Material placă de acoperire:oțel S235JR+CR (material nr.: 1.0037) conform DIN 1652
  • Material cușcă din plastic:polipropilenă PP, număr articol 11400, culoare neagră
  • Placat cu zinc:electro-galvanizat, min. 5 µm conform DIN EN ISO 4042

Variante disponibile produs


Variantă
Filet

A

Lăţime de-a latul piuliţei

SW

Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0

Nempf

Max. recommended tension load for FLS 37/1.2

Nempf

Art. nr. 538650

M6

10

1,5

2,0

Art. nr. 538651

M8

13

1,5

2,0

Art. nr. 538652

M10

17

1,5

2,0

0

Aplicație și autorizație

Aplicații
  • Conectarea șinelor FLS de stratul suport sau între ele utilizând elemente de conectare
Pentru detalii vezi documentele corespunzătoare

Instrucțiuni de asamblare
