Șurub cu cap T FHS Clix

Șurub cu cap ciocan pentru fixare rapidă și ușoară în șine FLS

Șurubul cu cap T fischer FHS Clix este un element de fixare pentru conectarea sigură a clemelor pentru țevi cu sistemul de șine de montaj fischer FLS. Șurubul cu cap T fischer FHS Clix este fixat în mod sigur printr-o rotație de 90°. FHS Clix este disponibil în dimensiunile M8 și M10 și lungimea între 30 și 100 mm. Clichetul special de contact de pe FHS Clix asigură presiunea de contact necesară al elementului de fixare în șina FLS pentru a garanta ajustarea sigură în timpul asamblării. În plus, dinții pronunțați ale piuliței pentru șine permit poziționarea precisă și sigură în șinele de montaj FLS și ușurează procesul de instalare. Varianta galvanizată cu zinc este recomandată pentru instalare în clădiri. Certificatul privind protecția împotriva incendiilor asigură siguranță suplimentară în cazul piuliței pentru șine.

Descriere produs

Advantages
  • Suportul arcuit special de la FHS Clix garantează presiunea de contact necesară între conector și șină pentru a favoriza reglarea sigură în timpul instalării.
  • Dinții de pe piulița glisantă favorizează o poziționare exactă și sigură în șina FLS și ușurează instalarea elementelor conectoare.
  • Elementul conector de tip ”clix” cu rotație de 90° pentru conectare poate fi instalat ulterior în șinele montate pentru a economisi timp și bani.
  • Elementul opritor special conceput de pe conectorul FHS Clix garantează o rotație exactă de 90° a conectorilor în șină pentru a asigura o instalare sigură și precisă.
Caracteristici
  • Material piuliță pentru șină:oțel S420MC (material nr.: 1.0980) conform DIN EN 10149-2
  • Material placă de acoperire:oțel S235JR+CR (material nr.: 1.0037) conform DIN 1652
  • Material tijă filetată:oțel conform DIN 976-2, min. 4.6 (DIN EN ISO 898-1)
  • Material piuliță hexagonală:oțel conform DIN 934-4 min. 4.8 (DIN EN ISO 898-2 tabelul 4 stabilitate)
  • Material cușcă din plastic:polipropilenă PP, număr articol 11400, culoare neagră
  • Placat cu zinc:electro-galvanizat, min. 5 µm conform DIN EN ISO 4042

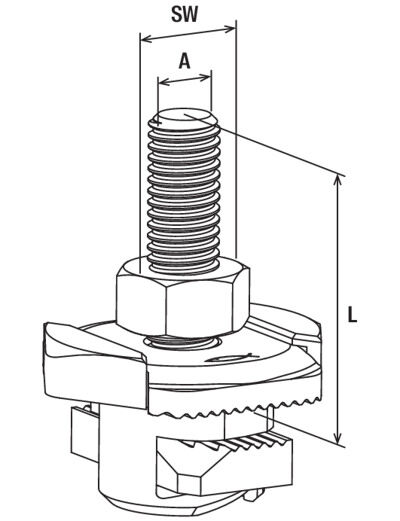

Variante disponibile produs


Variantă
Filet

A

Lungime

l

Lăţime de-a latul piuliţei

SW

Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0

Nempf

Art. nr. 538653

M8

30

13

1,5

Art. nr. 538654

M8

40

13

1,5

Art. nr. 538655

M8

60

13

1,5

Art. nr. 538656

M8

80

13

1,5

Art. nr. 538657

M8

100

13

1,5

Art. nr. 545834

M8

140

13

1,5

Art. nr. 545835

M8

190

13

1,5

Art. nr. 538658

M10

30

17

1,5

Art. nr. 538659

M10

40

17

1,5

Art. nr. 538660

M10

60

17

1,5

Art. nr. 545836

M10

80

17

1,5

Art. nr. 538661

M10

100

17

1,5

0

Aplicație și autorizație

Aplicații
  • Conectarea clemelor pentru țevi și a șinelor de montaj
Pentru detalii vezi documentele corespunzătoare
