Conector pentru șine SV 31

Element de construcție -  Conector de șină SV 31

Elementul de construcție precum conectorul de șine fischer SV 31 conectează unul de celălalt șinele de montaj în diferite direcții cu ajutorul unei forme adaptate cu profilele de șine de montaj FLS. Conectorul pentru șine SV 31 poate fi folosit ca și conector longitudinal cu design simplu sau dublu ca unghi drept și conector paralel. Datorită ecliselor speciale de reținere, elementul de construcție poate fi folosit precis atât pe lungime cât și pe transversală la profilul de șină FLS. fischer oferă SV 31 cu orificiu standard de 8,5 mm pentru o conectare exactă. Varianta galvanizată cu zinc este recomandată pentru instalare în clădiri.

Descriere produs

Advantages
  • Consolele de siguranță speciale la elementele de construcție SV permit o instalare cu efect de blocare pe longitudinală și transversală pe direcția șinei pentru adaptarea efectivă a cuplării șinei.
  • Fantele lungi standard de pe conectorul de șine permit o conectare exactă la brațele consolelor ALK sau la șinele FLS cu utilizarea FSM Clix P și a unui șurub.
Caracteristici
  • Material:oțel S235 JR+CR (material nr.: 1.0037) conform DIN EN 1652
  • Placat cu zinc:electro-galvanizat, min. 5 µm conform DIN EN ISO 4042

Variante disponibile produs


Variantă

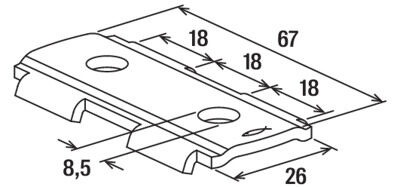

Gaură Ø

D

Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0

Nempf

Max. recommended tension load for FLS 37/1.2

Nempf

sarcină de forfecare max. recomandată

Vempf

Art. nr. 538641

8,5

1,5

2,0

1,0

0

Aplicație și autorizație

Aplicații
  • Conectarea șinelor FLS în diferite direcții
