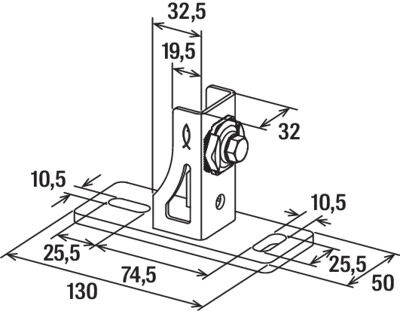

Flanșă suport SF Clix 31

Suportul flanșă preasamblat SF Clix 31

Elementul de construcție fischer premontat, flanșă suport SF Clix 31 conectează în mod sigur șinele de montaj FLS cu stratul suport în unghi de 90°. Elementul premontat economisește timp și costuri. Elementul de fixare din SF Clix și suportul precis permit o instalare sigură. Placa de bază stabilă a SF Clix 90° cu fante în unghi de 90° ușurează fixarea de stratul suport cu dibluri sau ancore. Varianta galvanizată cu zinc este recomandată pentru instalare în clădiri.

Descriere produs

Advantages
  • Accesoriile preasamblate precum SF Clix diminuează numărul articolelor necesare pentru cuplare și garantează instalarea cu economie de timp.
  • Conectorul preasamblat al SF Clix fixează poziția instalării datorită piesei unice de presiune și garantează o instalare sigură și rapidă.
  • Suportul arcuit special de la conectorul preasamblat garantează presiunea de contact necesară între conector și șină pentru a favoriza reglarea sigură în timpul instalării.
  • Suportul cu potrivire perfectă a SF permite instalarea simplă prin introducerea șinei.
  • Forma stabilă a flanșei suport oferă o prindere sigură pentru o construcție portantă.
Caracteristici
  • Material suport:oțel E295 (material nr.: 1.0050) conform DIN EN 10025-2
  • Material piuliță pentru șină:oțel S420MC (material nr.: 1.0980) conform DIN EN 10149-2
  • Material placă de acoperire:oțel S235JR+CR (material nr.: 1.0037) conform DIN 1652
  • Material șurub hexagonal:oțel min. 4.6 (DIN EN ISO 898-1)
  • Material cușcă din plastic:polipropilenă PP, număr articol 11400, culoare neagră
  • Placat cu zinc:electro-galvanizat, min. 5 µm, șurub hexagonal min. 3 µm conform DIN EN ISO 4042

Variante disponibile produs


Variantă
Filet

A

Lăţime de-a latul piuliţei

SW

Max. recommended tension load for FLS 17/1.0 and FLS 30/1.0

Nempf

Max. recommended tension load for FLS 37/1.2

Nempf

Art. nr. 538665

M8

13

1,5

2,0

0

Aplicație și autorizație

Aplicații
  • Construcția stabilă a conectărilor dintre șinele de montaj și clădire

Instrucțiuni de asamblare

Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
Mounting Strip 1 Picture
