Şurub distanţier ASL

Șurubul de distanțare cu locaș TX și filet paralel

Șurubul de distanțare fischer ASL este un șurub special din oțel placat cu zinc cu două fileturi cu pas perfect adaptat. Șurubul de distanțare este ideal pentru poziționarea și reglarea componentelor fără diblu în lemn și materiale lemnoase, cadre de uși și ferestre, căptușeli și straturi suport din lemn și pentru fixarea componentelor fără tragerea acestora la stratul suport. Șurubul special este folosit cu proces de instalare prin străpungere. Atunci când șurubul este înșurubat, filetul exterior perforează în accesoriul de fixat găurit în prealabil, fixându-l în poziție. În combinație cu diblul de expansiune fischer SX, șurubul ASL pate fi folosit în beton, iar împreună cu diblul universal fischer UX în zidărie.

Descriere produs

Advantages
  • Fileturile coordonate cu acelaşi pas oferă posibilitatea unei poziţionări şi alinieri exacte a sistemului de fixare, ce poate fi montat şi diagonal la şurub. Acest lucru permite o fixare exactă şi flexibilă.
  • În cursul instalării, sistemul de fixare nu este tras către substrat, ci este adus direct la distanţa şi poziţia dorită. Aceasta dă posibilitatea unei instalări simple şi exacte.
  • Când se combină cu diblurile SX 8 şi UX 8, se poate folosi în aproape orice materiale de zidărie, garantând o fixare sigură.

Variante disponibile produs

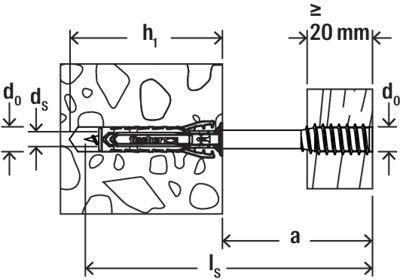

Variantă
Distanța maximă

a

Şurub

ds x ls

Capete de şurubelniţă
Lungime

l

Art. nr. 059050

25

4,5 x 60

TX25

60

Art. nr. 059052

45

4,5 x 80

TX25

80

Art. nr. 059054

65

4,5 x 100

TX25

100

Art. nr. 059061

35

6,0 x 80

TX25

80

Art. nr. 059062

55

6,0 x 100

TX25

100

Art. nr. 059063

75

6,0 x 120

TX25

120

Art. nr. 059064

105

6,0 x 150

TX25

150

0

Aplicație și autorizație

Aplicații
  • Tocuri pentru ferestre
  • Tocuri pentru usi
  • Lemn ecarisat
  • Placari
  • Sub-structuri din lemn
Materiale de construcţii
  • Fara diblu: indicat pentru materiale din lemn si panouri din lemn
  • Cu dibluri SX sau UX: toate materialele din beton si zidarie
* Veți găsi informații detaliate despre materialele de construcții în documentul de înregistrare.

Instrucțiuni de asamblare

Functioning
  • ASL este indicat pentru instalarea prin străpungere.
  • Găuriți în prealabil suportul la unghiul dorit pentru a obţine poziţionarea şi alinierea dorită.
  • Când şurubul este introdus, filetul extern penetrează în suportul găurit anterior şi se fixează în poziţia stipulată.
  • Poziţia unghiulară a şuruburilor (15° - 30°) permite suţinerea unor sarcini mari de forfecare.
