Hammerfix N-F

Diblu cui pentru o instalare simplă, rapidă şi economică

Hammerfix fischer N-F cu cap plat constă dintr-un diblu din nylon de calitate înaltă și un șurub-cui placat cu zinc. Acestea sunt premontate pentru un proces de instalare rapid. Hammerfix este introdus prin partea de atașament cu instalare prin străpungere cu economie de timp. Atunci când șurubul-cui este bătut, manșonul de diblu se expandează și creează o ancorare sigură în materialul de construcții. Hammerfix fischer N-F cu cap plat este ideal pentru fixarea construcțiilor metalice în toate materialele de construcții.

Pentru toate variantele

Descriere produs

Advantages
  • Instalarea rapidă cu lovituri de ciocan reduce timpul de lucru necesar și permite instalarea economică în serie.
  • Opritorul de ciocan integrat previne expansiunea prematură a diblului (blocarea), permițând instalarea fără probleme.
  • Împreună cu locașul în cruce, filetul șurubului permite îndepărtarea șurubului, deci demontarea ulterioară.
  • Gama largă de diametre și de lungimi de utilizare asigură diblul potrivit pentru orice fixare.

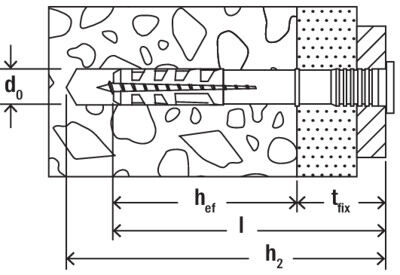

Variante disponibile produs

Variantă
Diametru găurire

d0

Adâncime de ancorare efectivă

hef

Lungimea ancorei

l

Adâncimea min. a găurii pentru fixare prin strapungere

h2

N 5 x 25/1 F (100)
Art. nr. 514872

5

25

25

40

N 5 x 25/1 F (200)
Art. nr. 514873

5

25

25

40

N 5 x 25/1 F K NV
Art. nr. 546126

5

25

25

40

N 5 x 30/5 F (100)
Art. nr. 513736

5

25

30

45

N 5 x 30/5 F (200)
Art. nr. 513739

5

25

30

45

N 5 x 40/15 F (100)
Art. nr. 513737

5

25

40

55

N 5 x 40/15 F (200)
Art. nr. 513740

5

25

40

55

N 5 x 50/25 F (100)
Art. nr. 513738

5

25

50

65

N 5 x 50/25 F (200)
Art. nr. 513741

5

25

50

65

N 6 x 35/5 F (100)
Art. nr. 522948

6

30

35

40

N 6 x 40/10 F (100)
Art. nr. 513840

6

30

40

55

N 6 x 40/10 F (200)
Art. nr. 513843

6

30

40

55

N 6 x 60/30 F (100)
Art. nr. 513841

6

30

60

75

N 6 x 60/30 F (200)
Art. nr. 513844

6

30

60

75

N 6 x 80/50 F (100)
Art. nr. 513842

6

30

80

95

N 6 x 80/50 F (200)
Art. nr. 513845

6

30

80

95

N 8 x 60/20 F (100)
Art. nr. 513701

8

40

60

75

N 8 x 80/40 F (100)
Art. nr. 513702

8

40

80

95

0

Aplicație și autorizație

Materiale de construcţii
  • Beton
  • Cărămidă plină din nisip calcaros
  • Caramida plina
  • Piatră naturală
  • Cărămidă plină realizată din beton ușor
  • BCA
  • Placă solidă din gips
  • Cărămidă perforată vertical
  • Cărămidă perforată din nisip calcaros
  • Blocuri cu goluri realizate din beton ușor
* Veți găsi informații detaliate despre materialele de construcții în documentul de înregistrare.
Pentru detalii vezi documentele corespunzătoare

Instrucțiuni de asamblare

Functioning
  • Diblul cui N este indicat pentru instalarea prin străpungere.
  • Când este bătut în interior, şurubul tip cui determină dilatarea diblului în două direcţii, asigurând astfel o ancorare sigură în materialul de construcţie.
  • Diblurile cu cap înecat sunt recomandate pentru instalarea construcţiilor din lemn; în cazul construcţiilor din metal, folosiţi dibluri cu cap plat şi folosiţi buloane cu cap conic pentru găuriile lungi.
